Почему ржавеет оборудование из нержавеющей стали в бассейне
Ржавение оборудования из нержавеющей стали - нередкая проблема. Все становится некрасивым. Коричневые потеки портят облицовку и само оборудование.
Нержавеющая сталь имеет легирующие добавки хрома и никеля.
Класс низкоуглеродистые хромоникилевых сталей (08Х18Н10) делят на несколько типов, в зависимости от состава. Они образуют на поверхности тонкую плотную пленку оксида CrO, которая охраняет поверхность металла от дальнейшей коррозии. Пленка непроницаема для кислорода. Хром должен быть распределен равномерно в структуре стали для того, чтобы она была «нержавейкой».
Российский как и старый советский стандарт чётко регламентировал состав нержавеющей стали. Обозначения по ГОСТУ были типа 12Х18Н10Т. Европейский стандарт также учитывает Ti в составе нержавеющей стали - обозначение у примеру 1.4541. Т.е. все четыре компонента для высококачественной стали. Американский стандарт AISI в этом вопросе очень отличается. АISI 304 или AISI 316 дают производителю очень широкий "размах" .
Европейский производитель на продуктах для Европы - будет ставить Европейскую маркировку.
Причины ржавчины оборудования нержавеющей стали в бассейне:
Несоответствие стали условиям эксплуатации
Что это такое? Например, общественный аквапарк. Проходимость – огромная. Требования по обеззараживанию повышенные. Тут и ударное хлорирование. И, мочевина (которой в воде бассейна тоже немало). И органические отложения. Потому требования к стальными изделиям тоже должны быть повышенные. А бюджет стараются «оптимизировать». Заказывают поручни, лестницы из стали AISIS304, или же совсем необращают на это внимание.
AISIS304 - самый распространенный класс пищевой нержавейки. В обычной воде ржаветь не будет, немного щелочи тоже выдержит. А в агрессивной среде уже может начать ржаветь. Особенно в местах стыков и сварки.

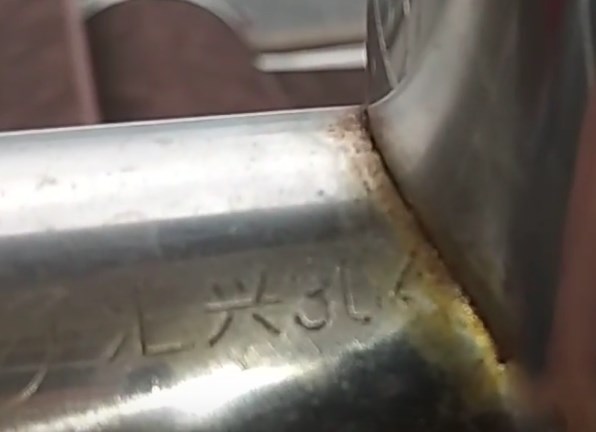

Если оптимизируют дальше, то берут сталь китайского производства. Китайский производитель – это лотерея. Могут сделать все по технологии, а могут нарушить – недовложить никеля.
Для более качественного результата берут сталь классом получше - AISIS316 с большим количеством никеля и молибдена (которого в принципе нет в 304).
В бассейнах с морской водой или с соляной очисткой однозначно использование AISIS316L.
Для гарантии надо как минимум проверять сертификаты подлинности металла и его маркировку.
(Сталь AISI 201 и тем более AISI 430 в принципе не предназначены для использования в бассейне.)
Неправильная эксплуатация
- Прежде всего это PH воды;
- Применение кислотосодержащих моющих средств;
- Неправильная или недостаточная подпитка бассейна. (См СанПиН 2.1.2.1188-03 п 3.2 Подпитка воды должна быль 50 литров воды на посетителя в сутки);
- Использование абразивных материалов для очистки стальных изделий;
- Отложение органики.
Рекомендации – избегать этих ситуаций, следить за составом воды и правильной эксплуатацией бассейна. Периодически мыть оборудование и чашу специальными средствами.
Контакт нержавеющей стали с черным металлом

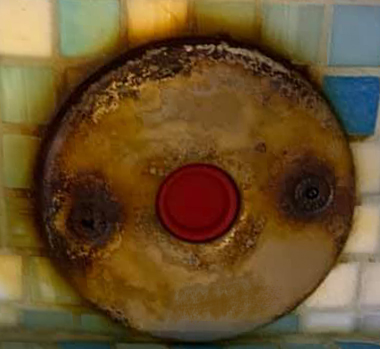

Особенно это заметно при креплении оборудования метизами из черной стали.
Наличие легирующих элементов обуславливает разницу электродных потенциалов между «обычными» углеродистыми сталями и коррозионно-стойкими. Возникает риск возникновения контактной коррозии. Контактная коррозия – это электрохимическая коррозия, вызванная контактом металлов, имеющих разные стационарные потенциалы в данном электролите. При контакте двух электрохимически разнородных металлов анодом выступает тот, потенциал которого более отрицательный. Катодом — металл с более положительным потенциалом. При возникновении контактной коррозии коррозионному разрушению подвергается анод.
Поэтому нельзя использовать винты, которые сделаны из другого материала, нежели само оборудование.
ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ МАТЕРИАЛЫ, КОТОРЫЕ ПОСТАВЛЯЮТСЯ В КОМПЛЕКТЕ
Плохо сделанный сварной шов
Сварные соединения – всегда риск. При перегреве металла легирующие элементы выгорают, или распределяются по зерну металла неоднородно.
Кроме того сварные швы должны обрабатываться специальным составом из смеси кислот (пассивация) для удаления свободного железа.
Если сварка производилась электродом, несоответствующей марки стали, то это гарантированно приведет к электрохимической коррозии, как и в случае контакта нержавейки с черным металлом.
Дополнительная анодная защита нержавейки в бассейне
Для защиты оборудования из нержавеющей стали применяют так же анодную защиту – специальные куски цинка, прикрепляемые к поручням или лестницам, а так же к прожекторам и закладным элементам.
